Тип покрытия - основное. Электроды двойного назначения. Первое – сварка литья и проката из хромоникелевых окалиностойких сталей типа 20Х23Н13, 20Х23Н18, 20Х25Н20С2 и им подобных, работающих в окислительных средах при температурах до 1000°С. Однако, следует помнить, что металл, наплавленный данными электродами, склонен к охрупчиванию при высоких температурах эксплуатации. Поэтому, если к изделию предъявляются требования не только по стойкости к окислительной эрозии, но и к растрескиванию при высоких температурах, данные электроды применяют только для сварки корневого прохода.
Наплавленный металл стоек к МКК и не склонен к образованию пор и трещин. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 2,5...10% (расчетное по WRC-92 – FN 4-18).
Ток: = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Доступные для заказа диаметры: 3,0; 4,0 и 5,0 мм Режимы прокалки: 280-320°С, 1 час
Вид сварки: Сварка MMA

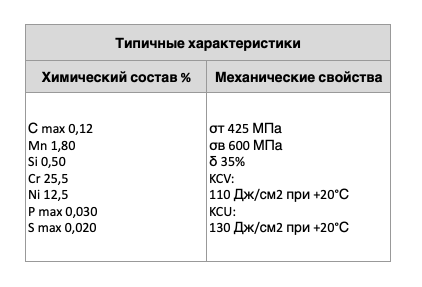

КЛАССИФИКАЦИЯ: ГОСТ 10052-75: Э-10Х25Н13Г2 ОСТ 5.9224-75 ТУ 1273-167- 55224353-2015
