EWAC ST 202 NT
ESAB
Тип покрытия - основное.
Электрод предназначен для сварки жаро-коррозионностойких никелевых сплавов типа ХН60ВТ, ЭИ-868, Inconel 600, Alloy 600Н, N006600, WNr. 2.4816 и им подобных эксплуатирующихся в контакте с сухими агрессивными газами, такими как хлор или хлороводород при температуре от -196 до 550°С, а в окислительных и науглеражисающих газовых средах до 700°С, жаропрочных никелевых сплавов типа Incoloy 800H, Incoloy 800HT, Nicrofer 3220H, Nicrofer 3220HP, эксплуатирующихся при температурах до 1000°С, низколегированных хромо-молибденовых теплоустойчивых сталей перлитного класса с высоколегированными сталями аустенитного класса эксплуатирующихся при температуре до 650°С, гарантируя при этом отсутствие миграции углерода из теплоустойчивой стали в металл шва, высокопрочных сталей криогенного назначения, легированных 5 или 9% Ni, мартенситных тяжело свариваемых сталей со сталями аустенитного класса, отливок из жаропрочных сталей ограниченной свариваемости, а также наплавки переходных и плакирующих коррозионностойких слоев на изделия из низкоуглеродистых и низколегированных конструкционных и теплоустойчивых сталей.
Для тяжело свариваемых сталей с углеродэквивалентом более 0,45% перед сваркой рекомендуется выполнять предварительный подогрев соединения до температуры 150-300°С.
Наплавленный металл не подвержен высокотемпературному охрупчиванию, обладает высокой жаропрочностью при температурах до 1000°С и стойкостью к образованию окалины при температурах до 1200°С в атмосферах, не содержащей соединения серы и до 800°С в атмосферах, содержащей сернистые соединения.
Также рекомендуется для сварки разнородных сочетаний материалов, таких как чистый никель, никелевые сплавы, монельсплавы между собой, а также их сварки с конструкционными, теплоустойчивыми и высоколегированными сталями. Электрод может также применяться для сварки жаропрочных сталей типа 25%Cr-20%Ni, таких как 20Х23Н18, AISI 310S, X15CrNiSi25-21, 1.4841 и им аналогичных, работающих в окислительных и науглераживающих средах. Благодаря высокому содержанию Mn, наплавленный металл стоек к образованию горячих трещин.
Сварку рекомендуется выполнять на предельно короткой дуге прямолинейными валиками или с минимальными поперечными колебаниями. Предварительный подогрев и термическая обработка после сварки как правило не требуются.
Ток: = (+)
Пространственные положения при сварке: 1, 2, 3, 4, 6
Доступные для заказа диаметры: 2,5; 3,15; 4,0 и 5,0 мм
Режимы прокалки: 230-270°С, 2 часа
Электрод предназначен для сварки жаро-коррозионностойких никелевых сплавов типа ХН60ВТ, ЭИ-868, Inconel 600, Alloy 600Н, N006600, WNr. 2.4816 и им подобных эксплуатирующихся в контакте с сухими агрессивными газами, такими как хлор или хлороводород при температуре от -196 до 550°С, а в окислительных и науглеражисающих газовых средах до 700°С, жаропрочных никелевых сплавов типа Incoloy 800H, Incoloy 800HT, Nicrofer 3220H, Nicrofer 3220HP, эксплуатирующихся при температурах до 1000°С, низколегированных хромо-молибденовых теплоустойчивых сталей перлитного класса с высоколегированными сталями аустенитного класса эксплуатирующихся при температуре до 650°С, гарантируя при этом отсутствие миграции углерода из теплоустойчивой стали в металл шва, высокопрочных сталей криогенного назначения, легированных 5 или 9% Ni, мартенситных тяжело свариваемых сталей со сталями аустенитного класса, отливок из жаропрочных сталей ограниченной свариваемости, а также наплавки переходных и плакирующих коррозионностойких слоев на изделия из низкоуглеродистых и низколегированных конструкционных и теплоустойчивых сталей.
Для тяжело свариваемых сталей с углеродэквивалентом более 0,45% перед сваркой рекомендуется выполнять предварительный подогрев соединения до температуры 150-300°С.
Наплавленный металл не подвержен высокотемпературному охрупчиванию, обладает высокой жаропрочностью при температурах до 1000°С и стойкостью к образованию окалины при температурах до 1200°С в атмосферах, не содержащей соединения серы и до 800°С в атмосферах, содержащей сернистые соединения.
Также рекомендуется для сварки разнородных сочетаний материалов, таких как чистый никель, никелевые сплавы, монельсплавы между собой, а также их сварки с конструкционными, теплоустойчивыми и высоколегированными сталями. Электрод может также применяться для сварки жаропрочных сталей типа 25%Cr-20%Ni, таких как 20Х23Н18, AISI 310S, X15CrNiSi25-21, 1.4841 и им аналогичных, работающих в окислительных и науглераживающих средах. Благодаря высокому содержанию Mn, наплавленный металл стоек к образованию горячих трещин.
Сварку рекомендуется выполнять на предельно короткой дуге прямолинейными валиками или с минимальными поперечными колебаниями. Предварительный подогрев и термическая обработка после сварки как правило не требуются.
Ток: = (+)
Пространственные положения при сварке: 1, 2, 3, 4, 6
Доступные для заказа диаметры: 2,5; 3,15; 4,0 и 5,0 мм
Режимы прокалки: 230-270°С, 2 часа

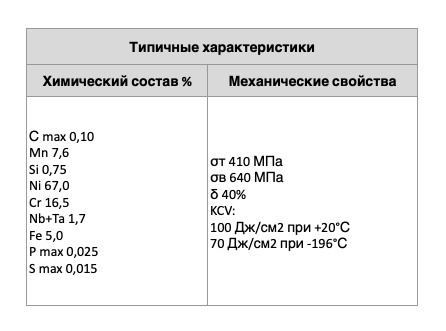

Вид сварки: Сварка MMA
КЛАССИФИКАЦИЯ: ISO 14172: E Ni 6182 (NiCr15Fe6Mn) (условно) AWS A5.11: ENiCrFe-3 (условно)
Свариваемый материал: Никелевые сплавы
Группа товаров: Электроды
